図:外部設計で作るべきドキュメントを考える 二期作

以下の記事で作った図をさらに俯瞰して、ドキュメント同士の前後関係を書く。

eri-twin.hateblo.jp

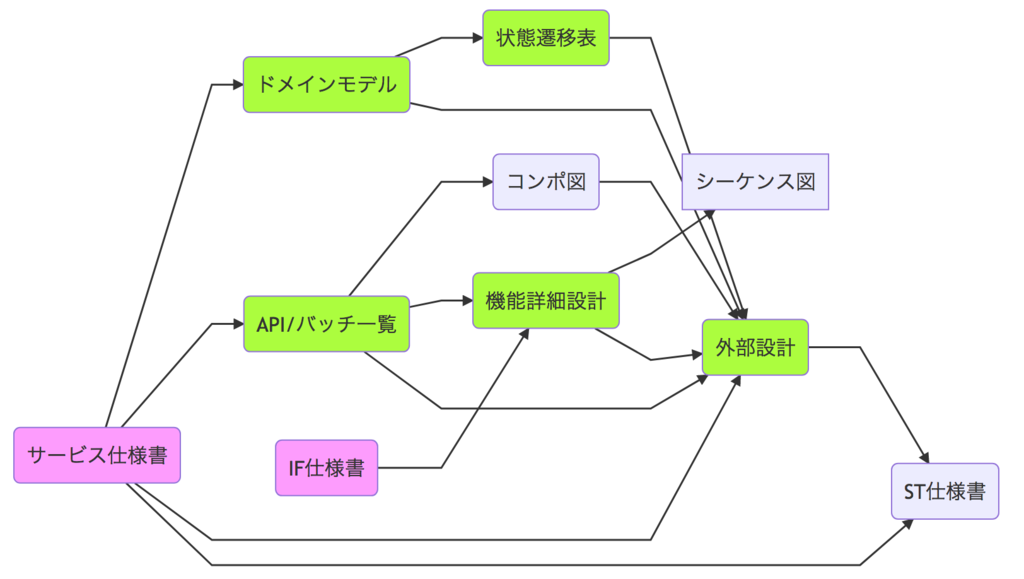

緑が↑で挙げたドキュメントたち。ユースケース記述とロバストネス図はいったん「機能詳細設計」でまとめ直した。
ピンクはinput、自分たちで書かないやつ

f:id:eri-twin:20180910164335p:plain

矢印の手前のドキュメントをインプットにして、次のドキュメントを作っていくイメージ。(図だけに)

ST仕様書だけは一応書いたんだけど、テスト向けのドキュメントについてはまだ考えられてないのでここでは掘り下げない。
まずは外部設計を開発用ドキュメントの一旦のゴールとして、それに向けてどういうものが必要かのまとめ図。

設計段階のいろいろを勉強したので、新しい案件やりたいな〜
